pipelining dan RSIC

RISC (Reduced Instruction Set Computer)



 RISC singkatan dari Reduced Instruction Set Computer. Merupakan bagian dari arsitektur mikroprosessor, berbentuk kecil dan berfungsi untuk negeset istruksi dalam komunikasi diantara arsitektur yang lainnya.

Sejarah RISC

            Proyek RISC pertama dibuat oleh IBM, stanford dan UC –Berkeley pada akhir tahun 70 dan awal tahun 80an. IBM 801, Stanford MIPS, dan Barkeley RISC 1 dan 2 dibuat dengan konsep yang sama sehingga dikenal sebagai RISC.

RISC mempunyai karakteristik :

1. one cycle execution time : satu putaran eksekusi. Prosessor    RISC mempunyai CPI (clock per instruction) atau waktu per instruksi untuk setiap putaran. Hal ini dimaksud untuk mengoptimalkan setiap instruksi pada CPU.

2. large number of registers: Jumlah register yang sangat banyak. RISC di Desain dimaksudkan untuk dapat menampung jumlah register yang sangat banyak untuk mengantisipasi agar tidak terjadi interaksi yang berlebih dengan memory.

3. pipelining:adalah sebuah teknik yang memungkinkan dapat melakukan eksekusi secara simultan.Sehingga proses instruksi lebih efiisien.

    Ciri-ciri :

Instruksi berukuran tunggal

Ukuran yang umum adalah 4 byte

Jumlah pengalamatan data sedikit,

Tidak terdapat pengalamatan tak langsung

Tidak terdapat operasi yang menggabungkan operasi load/store dengan operasi aritmatika

Tidak terdapat lebih dari satu operand beralamat memori per instruksi

Tidak mendukung perataan sembarang bagi data untuk operasi load/ store.

Jumlah maksimum pemakaian memori manajemen bagi suatu alamat data adalah sebuah instruksi Pengaplikasian RISC yaitu pada CPU Apple

*PIPELINING RISC

Pengertian pipelining, pipelining yaitu suatu cara yang digunakan untuk melakukan sejumlah kerja secara bersama tetapi dalam tahap yang berbeda yang dialirkan secara kontinu pada unit pemrosesan. Dengan cara ini, maka unit pemrosesan selalu bekerja.

Teknik pipeline ini dapat diterapkan pada berbagai tingkatan dalam sistemkomputer. Bisa pada level yang tinggi, misalnya program aplikasi, sampai pada tingkat yang rendah, seperti pada instruksi yang dijalankan oleh microprocessor.

1. Pengenalan Pipeline

Prosesor Pipeline yang berputar adalah prosesor baru untuk arsitektur superscalar komputasi. Ini didasarkan pada cara yang mudah dan pipeline yang biasa, struktur yang dapat mendukung beberapa ALU untuk lebih efisien dalam pengiriman dari bagian beberapa instruksi. Daftar nilai arus yang berputar di sekitar pipa, dibuat oleh dependensi data lokal. Selama operasi normal, kontrol sirkuit tidak berada pada jalur yang kritis dan kinerja hanya dibatasi oleh data harga. Operasi mengalir dengan interval waktu sendiri. Ide utama dari Pipeline Prosesor yang berputar adalah circular uni-arah mengalir dari memori register oleh pusat waktu logika dan proses secara parallel dari operasi ALU.

2. Instruksi pipeline

Tahapan pipeline :

Mengambil instruksi dan membuffferkannya

Ketika tahapan kedua bebas tahapan pertama mengirimkan instruksi yang dibufferkan tersebut .

Pada saat tahapan kedua sedang mengeksekusi instruksi, tahapan pertama memanfaatkan siklus memori yang tidak dipakai untuk mengambil dan membuffferkan instruksi berikutnya .

Instuksi pipeline:

Karena untuk setiap tahap pengerjaan instruksi, komponen yang bekerja berbeda, maka dimungkinkan untuk mengisi kekosongan kerja di komponen tersebut.Sebagai contoh :

Instruksi 1: ADD  AX, AX

Instruksi 2: ADD EX, CX

Setelah CU menjemput instruksi 1 dari memori (IF), CU akan menerjemahkan instruksi tersebut(ID). Pada menerjemahkan instruksi  1 tersebut, komponen IF tidak bekerja. Adanya teknologi pipeline menyebabkan IF akan menjemput instruksi 2 pada saat ID menerjemahkan instruksi 1. Demikian seterusnya pada saat CU menjalankan instruksi 1 (EX), instruksi 2 diterjemahkan (ID).

.

ARSITEKTUR FAMILY KOMPUTER IBM PC

ARSITEKTUR FAMILY KOMPUTER IBM PC

*Family ibm pc dan turunannya

Konfigurasi microcomputer dasar Berdasarkan UkurannyaBerdasarkan ukurannya, komputer digolongkan ke dalam micro computer (komputer mikro), mini computer (komputer mini), small computer (komputer kecil), medium computer (komputer menengah), large computer (komputer besar) dan super computer (komputer super).1.Micro ComputerMicro Computer (Mikro Komputer) disebut juga dengan nama personal computer (komputer personal) . ukuran main memory komputer mikro sekarang berkisar dari 16 MB sampai lebih dari 128 MB, dengan konfigurasi operand register 8 bit, 16 bit, atau 32 bit. Kecepatan komputer mikro sekarang berkisar 200 Mhz sampai dengan 500 Mhz.Komputer mikro umumnya adalah single-user (pemakainya tunggal), yaitu satu komputer hanya dapat digunakan untuk satu pemakai saja untuk tiap saat.

1. Chipset adalah set dari chip yang mendukung kompatibel yang mengimplementasikan berbagai fungsi tertentu seperti pengontrol interupt, pengontrol bus dan timer.

2. Chip khusus yang di sebut koprosesor yang beroperasi bersama dengan CPU guna meningkatkan fungsionalitasnya

IBM (International Business Machines) merupakan sebuah perusahaan hardware yang mengembangkan software – software yang sudah ada seperti UNIX dan WINDOWS. Oleh karena itu IBM sendiri merupakan sebuah perusahaan bukan system operasi, hanya saja IBM mencoba mengembangkan OS yang telah ada seperti OS dari UNIX dan LINUX.IBM PC adalah sebutan untuk keluarga komputer pribadi buatan IBM. IBM PC diperkenalkan pada 12 Agustus 1981, dan "dipensiunkan" pada tanggal 2 April 1987.

*konfigurasi mikrokomputer dasar

Konfigurasi microcomputer dasar

Berdasarkan UkurannyaBerdasarkan ukurannya, komputer digolongkan ke dalam micro computer (komputer mikro), mini computer (komputer mini), small computer (komputer kecil), medium computer (komputer menengah), large computer (komputer besar) dan super computer (komputer super).1.Micro ComputerMicro Computer (Mikro Komputer) disebut juga dengan nama personal computer (komputer personal) . ukuran main memory komputer mikro sekarang berkisar dari 16 MB sampai lebih dari 128 MB, dengan konfigurasi operand register 8 bit, 16 bit, atau 32 bit. Kecepatan komputer mikro sekarang berkisar 200 Mhz sampai dengan 500 Mhz.Komputer mikro umumnya adalah single-user (pemakainya tunggal), yaitu satu komputer hanya dapat digunakan untuk satu pemakai saja untuk tiap saat.

1. Chipset adalah set dari chip yang mendukung kompatibel yang mengimplementasikan berbagai fungsi tertentu seperti pengontrol interupt, pengontrol bus dan timer.

2. Chip khusus yang di sebut koprosesor yang beroperasi bersama dengan CPU guna meningkatkan fungsionalitasnya IBM (International Business Machines) merupakan sebuah perusahaan hardware yang mengembangkan software – software yang sudah ada seperti UNIX dan WINDOWS. Oleh karena itu IBM sendiri merupakan sebuah perusahaan bukan system operasi, hanya saja IBM mencoba mengembangkan OS yang telah ada seperti OS dari UNIX dan LINUX.IBM PC adalah sebutan untuk keluarga komputer pribadi buatan IBM. IBM PC diperkenalkan pada 12 Agustus 1981, dan "dipensiunkan" pada tanggal 2 April 1987. Sejak diluncurkan oleh IBM, IBM PC memiliki beberapa keluarga, yakni :

·                     IBM 4860 PCjr

·                     IBM 5140 Convertible Personal Computer (laptop)

·                     IBM 5150 Personal Computer (PC yang asli)

·                     IBM 5155 Portable PC (sebenarnya merupakan PC XT yang portabel)

·                     IBM 5160 Personal Computer/eXtended Technology

·                     IBM 5162 Personal Computer/eXtended Technology Model 286 (sebenarnya merupakan PC AT)

·                     IBM 5170 Personal Computer/Advanced Technology

Berikut ini adalah komponen IBM PC :

·                     Sistem kontrol BUS : Pengontrol BUS, Buffer Data, dan Latches Alamat

·                     Sistem kontrol interuppt : Pengontrol Interuppt

·                     Sistem kontrol RAM & ROM : Chip RAM & ROM, Decoder Alamat, dan Buffer

·                     Sistem kontrol DMA : Pengontrol DMA

·                     Timer : Timer Interval Programmable

·                     Sistem kontrol I/O : Interface Paralel Programmable

Sistem software

Agar user dapat memasukkan dan menjalankan program aplikasi, maka komputer harus sudah berisi beberapa software sistem dalam memori-nya. Software sistem adalah kumpulan program yang dieksekusi seperlunya untuk menjalankan fungsi seperti

-Menerima dan menginterpretasikan perintah user
-Memasukkan dan tnengedit program aplikasi dan rnenyimpannya sebagai file dalam peralatan penyimpanan sekunder
-Mengatur penyimpanan dan pengambilan file dalam peralatan penyimpanan sekunder
-Menjalankan program aplikasi standar seperti word processor, spreadsheet, atau game, dengan data yang disediakan oleh user
-Mengontrol unit I/O untuk menerima informasi input dan menghasilkan output
-Mentranslasikan program dari bentuk source yang disediakan oleh user menjadi bentuk objek yang berisi instruksi mesin
-Menghubungkan dan menjalankan program aplikasi user-written dengan rutin library standar yang ada, seperti paket komputasi numerik

Software sistem-lah yang bertanggungjawab untuk koordinasi semua aktifitas dalam sistem komputasi. Tujuan bagian ini adalah untuk memperkenalkan beberapa aspek dasar software sistem.

Manfaat IBM PC

Kemudahaan penggunaan

Daya Tempa

Daya Kembang

Expandibilitas

Prosesor parallel

*Prosesor parallel

Parallel Processing merupakan salah satu teknik yang digunakan dalam komputasi, yaitu teknik yang menggunakan dua atau lebih processor dalam melakukan komputasi dan dilakukan secara bersamaan. Komputasi adalah suatu aktifitas penghitungan atau pemecahan masalah, lalu bagaimana dengan processor. Processor merupakan sumber semua perintah, jika diibaratkan dalam makhluk hidup, prosessor merupakan otaknya. Idealnya satu komputer hanya memiliki satu prosesor saja, namun dengan berkembangnya teknologi, muncullah multi prosesor dimana dalam satu komputer terdapat dua prosessor yang digabung menjadi satu, contohnya dual core, core 2 duo, quad core, dan lain-lain.

Untuk melakukan berbagai jenis komputasi paralel diperlukan infrastruktur mesin paralel yang terdiri dari banyak komputer yang dihubungkan dengan jaringan dan mampu bekerja secara paralel untuk menyelesaikan satu masalah. Untuk digunakan perangkat lunak pendukung yang biasa disebut middleware yang berperan mengatur distribusi antar titik dalam satu mesin paralel. Selanjutnya pemakai harus membuat pemrograman paralel untuk merealisasikan komputasi. Salah satu middleware yang asli dikembangkan di Indonesia adalah OpenPC yang dipelopori oleh GFTK LIPI dan diimplementasikan di LIPI Public Center.

Pemrograman Paralel sendiri adalah teknik pemrograman komputer yang memungkinkan eksekusi perintah/operasi secara bersamaan. Bila komputer yang digunakan secara bersamaan tersebut dilakukan oleh komputer-komputer terpisah yang terhubung dalam satu jaringan komputer, biasanya disebut sistem terdistribusi. Bahasa pemrograman yang populer digunakan dalam pemrograman paralel adalah MPI (Message Passing Interface) dan PVM (Parallel Virtual Machine).

a.       Tujuan Pemrosesan Parallel

Tujuan utama dari pemrosesan paralel adalah untuk meningkatkan performa komputasi. Semakin banyak hal yang bisa dilakukan secara bersamaan (dalam waktu yang sama), semakin banyak pekerjaan yang bisa diselesaikan. Analogi yang paling mudah untuk diingat adalah, bila kamu dapat merebus air dalam sebelum memotong motong bawang saat kamu akan masak, waktu yang kamu butuhkan akan lebih sedikit dibandingkan bila kamu mengerjakan hal tersebut secara berurutan (serial). Atau waktu yang kamu butuhkan pada saat memotong bawang akan lebih sedikit jika kamu kerjakan berdua.

b.      Perbedaan Komputasi Tunggal & Parallel

Perbedaan komputasi tunggal (menggunakan 1 processor) dengan komputasi paralel (menggunakan beberapa processor), maka kita harus mengetahui terlebih dahulu pengertian mengenai model dari komputasi. Ada 4 model komputasi yang digunakan, yaitu:

Ada 4 model komputasi yang digunakan, yaitu:

1.              Komputer SISD (Single Instruction stream-Single Data stream)

2.              Komputer SIMD (Single Instruction stream-Multiple Data stream)

3.              Komputer MISD (Multiple Instruction stream-Single Data stream)

4.              Komputer MIMD (Multiple Instruction stream-Multiple Data stream)

c.       SISD

Yang merupakan singkatan dari Single Instruction, Single Data adalah satu-satunya yang menggunakan arsitektur Von Neumann. Ini dikarenakan pada model ini hanya digunakan 1 processor saja. Oleh karena itu model ini bisa dikatakan sebagai model untuk komputasi tunggal. Sedangkan ketiga model lainnya merupakan komputasi paralel yang menggunakan beberapa processor. Beberapa contoh komputer yang menggunakan model SISD adalah UNIVAC1, IBM 360, CDC 7600, Cray 1 dan PDP 1.

d.      SIMD

Yang merupakan singkatan dari Single Instruction, Multiple Data. SIMD menggunakan banyak processor dengan instruksi yang sama, namun setiap processor mengolah data yang berbeda. Sebagai contoh kita ingin mencari angka 27 pada deretan angka yang terdiri dari 100 angka, dan kita menggunakan 5 processor. Pada setiap processor kita menggunakan algoritma atau perintah yang sama, namun data yang diproses berbeda. Misalnya processor 1 mengolah data dari deretan / urutan pertama hingga urutan ke 20, processor 2 mengolah data dari urutan 21 sampai urutan 40, begitu pun untuk processor-processor yang lain. Beberapa contoh komputer yang menggunakan model SIMD adalah ILLIAC IV, MasPar, Cray X-MP, Cray Y-MP, Thingking Machine CM-2 dan Cell Processor (GPU).

e.       MISD

Yang merupakan singkatan dari Multiple Instruction, Single Data. MISD menggunakan banyak processor dengan setiap processor menggunakan instruksi yang berbeda namun mengolah data yang sama. Hal ini merupakan kebalikan dari model SIMD. Untuk contoh, kita bisa menggunakan kasus yang sama pada contoh model SIMD namun cara penyelesaian yang berbeda. Pada MISD jika pada komputer pertama, kedua, ketiga, keempat dan kelima sama-sama mengolah data dari urutan 1-100, namun algoritma yang digunakan untuk teknik pencariannya berbeda di setiap processor. Sampai saat ini belum ada komputer yang menggunakan model MISD.

f.       MIMD

Yang merupakan singkatan dari Multiple Instruction, Multiple Data. MIMD menggunakan banyak processor dengan setiap processor memiliki instruksi yang berbeda dan mengolah data yang berbeda. Namun banyak komputer yang menggunakan model MIMD juga memasukkan komponen untuk model SIMD. Beberapa komputer yang menggunakan model MIMD adalah IBM POWER5, HP/Compaq AlphaServer, Intel IA32, AMD Opteron, Cray XT3 dan IBM BG/L.

Pada gambar komputasi paralel, instruksi akan dibagi menjadi beberapa instruksi sesuai dengan banyaknya processor. Hal ini tentunya akan mempercepat kerja komputer dan mempercepat waktu untuk mendapatkan hasil.

g.      Hubungan Antara Komputasi Modern Dan Parallel Processing

Pemrosesan paralel juga disebut komputasi paralel. Dalam upaya lebih murah pengolahan komputasi paralel menyediakan alternatif pilihan yang layak. Waktu idle siklus prosesor di seluruh jaringan dapat digunakan secara efektif oleh perangkat lunak komputasi terdistribusi yang canggih. Pengolahan paralel istilah digunakan untuk mewakili kelas besar teknik yang digunakan untuk memberikan tugas pengolahan simultan data untuk tujuan meningkatkan kecepatan komputasi dari sistem komputer.

Hubungan antara komputasi modern dan parallel processing sangat berkaitan, karena penggunaan komputer saat ini atau komputasi dianggap lebih cepat dibandingkan dengan penyelesaian masalah secara manual. Dengan begitu peningkatan kinerja atau proses komputasi semakin diterapkan, dan salah satu caranya adalah dengan meningkatkan kecepatan perangkat keras. Dimana komponen utama dalam perangkat keras komputer adalah processor. Sedangkan parallel processing adalah penggunaan beberapa processor (multiprocessor atau arsitektur komputer dengan banyak processor) agar kinerja computer semakin cepat.

Kinerja komputasi dengan menggunakan paralel processing itu menggunakan dan memanfaatkan beberapa komputer atau CPU untuk menemukan suatu pemecahan masalah dari masalah yang ada. Sehingga dapat diselesaikan dengan cepat daripada menggunakan satu komputer saja. Komputasi dengan paralel processing akan menggabungkan beberapa CPU, dan membagi-bagi tugas untuk masing-masing CPU tersebut. Jadi, satu masalah terbagi-bagi penyelesaiannya. Tetapi ini untuk masalah yang besar saja, komputasi yang masalah kecil, lebih murah menggunakan satu CPU saja.

Arsitektur komputer adalah konsep perencanaan dan struktur pengoperasian dasar dari suatu sistem komputer. Pada sistem komputer konvisional terdapat dua element utama yaitu Memori dan Prosesor. Karena itu prosesing paralel termasuk dalam bab arsitektur komputer.Prosesing Paralell merupakan salah satu teknik yang digunakan dalam komputasi, yaitu teknik yang menggunakan dua atau lebih processor dalam melakukan komputasi dan dilakukan secara bersamaan. Tujuan utama dari pemrosesan paralel adalah untuk meningkatkan performa komputasi. Semakin banyak hal yang bisa dilakukan secara bersamaan (dalam waktu yang sama), semakin banyak pekerjaan yang bisa diselesaikan. Pada komputasi paralel dibagi menjadi 4 yaitu:

1.      Komputer SISD (Single Instruction stream-Single Data stream)

SISD adalah konsep dari komputer yang hanya menggunakan satu prosesor saja

2.      Komputer SIMD (Single Instruction stream-Multiple Data stream)

SIMD adalah konsep dari komputer yang menggunakan banyak prosesor yang sama dan mengolah data yang berbeda.

3.      Komputer MISD (Multiple Instruction stream-Single Data stream)

MISD adalah konsep dari komputer yang menggunakan banyak prosesor yang berbeda dan mengolah data yang sama.

4.      Komputer MIMD (Multiple Instruction stream-Multiple Data stream)

MIMD adalah konsep dari komputer yang menggunakan banyak prosesor yang berbeda dan mengolah data yang berbeda.

Untuk saat ini arsitektur komputer sangatlah berkembang pesat. Hampir setiap komponenanya memiliki banyak perubahan dan banyak di implementasikan dengan baik. Perubahan yang sangat mencolok itu terjadi pada bagian software dan tampilannya. Karena itu komputer generasi ke empat sangat canggih dan cepat.

      ARSITEKTUR PENGGANTI.

Dalam bidang teknik komputer, arsitektur pengganti merupakan konsep perencanaan atau struktur pengoperasian dasar dalam komputer atau bisa dikatakan rencana cetak biru dan deskripsi fungsional kebutuhan dari perangkat keras yang didesain. implementasi perencanaan dari masing-masing bagian seperti CPU, RAM, ROM, Memory Cache, dll

unit input/output

UNIT INPUT/OUTPUT

Unit Input/Output (I/O) adalah bagian dari sistem microprocessor yang digunakan oleh mikroprosesor itu untuk berhubungan dengan dunia luar. Unit input adalah unit luar yang digunakan untuk memasukkan data dari luar ke dalam mikroprosesor ini, contohnya data yang berasal dari keyboard atau mouse. Sementara unit output biasanya digunakan untuk menampilkan data, atau dengan kata lain untuk menangkap data yang dikirimkan oleh mikroprosesor, contohnya data yang akan ditampilkan pada layar monitor atau printer. Bagian input (masukan) dan juga keluaran (output) ini juga memerlukan sinyal kontrol, antara lain untuk baca I/O (Input/Ouput Read[IOR]) dan untuk tulis I/O (Input/Output Write [IOW]).

Contoh input output

Input
– Keyboard : Menginput karakter
– Mouse, TOuch Screen, Graph Tablet : Input gerakan yang diolah menjadi perintah
– CD ROM : Input Data dengan media CD
– Scanner : Input Data dengan Media Gambar Output
– Printer : Mencetak file
– Monitor : Menampilkan Data
– Speaker : Output Suara.

*Sistem BUS

system bus atau bus system dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur –jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.

*Standar I/O interface

 I/O adalah Suatu perangkat yg berhubungan dengan sistem komputer dengan cara mengirim sinyal melalui suatu kabel atau bahkan melalui udara.

I/O  merupakan salah satu komponen computer yang penting, I/O devices menjadikan komputer berguna bagi manusia, Sebuah sistem kontrol I/O bertujuan untuk memberikan bantuan kepada user untuk memungkinkan mereka mengakses berkas, tanpa memperhatikan detail dari karakteristik dan waktu penyimpanan. Kontrol I/O menyangkut manajemen berkas dan peralatan manajemen yang merupakan bagian dari sistem operasi.

*Pengaksesan peralatan I/O

I/O System merupakan bagian untuk menangani inputan dan outputan dari DCS. Inputan dan outputan tersebut bisa analog atau digital. Inputan/outputan digital seperti sinyal-sinyal ON/OFF atau Start/Stop. Kebanyakan dari pengukuran proses dan outputan terkontrol merupakan jenis analog. Input adalah semua data dan perintah yang dimasukkan ke dalam memori komputer untuk selanjutnya diproses lebih lanjut oleh prosesor. Sebuah perangkat input adalah komponen piranti keras yang memungkinkan user atau pengguna memasukkan data ke dalam komputer, atau bisa juga disebut sebagai unit luar yang digunakan untuk memasukkan data dari luar ke dalam mikroprosesor.Output adalah data yang telah diproses menjadi bentuk yang dapat digunakan. Artinya komputer memproses data-data yang diinputkan menjadi sebuah informasi. Yang disebut sebagai perangkat output adalah semua komponen piranti keras yang menyampaikan informasi kepada orang-orang yang menggunakannya.

I/O system terdiri dari beberapa bagain penting yaitu:

a.    I/O Hardware

b.    Application I/O Interface

c.    Kernel I/O Subsystem

d.    I/O Requests to Hardware Operations

e.    Streams

f.    Performance

A.I/O Hardware

   Secara umum, I/O Hardware terdapat beberapa jenis seperti device penyimpanan
   (disk,tape),

   transmission device (network card, modem), dan human-interface device (screen, keyboard,mouse). Device tersebut dikendalikan oleh instruksi I/O. Alamat-alamat yang dimiliki device akan digunakan oleh direct I/O instruction dan memory-mapped I/O. Beberapa konsep yang umum digunakan ialah port, bus (daisy chain/ shared direct access), dan controller  (host adapter).

Port adalah koneksi yang digunakan oleh device untuk berkomunikasi dengan mesin.

Bus adalah koneksi yang menghubungkan beberapa device menggunakan kabel-kabel.

Controller adalah alat-alat elektronik yang berfungsi untuk mengoperasikan port, bus, dan device.

B.Application I/O Interface

CPU

         CPU, singkatan dari Central Processing Unit adalah perangkat keras komputer yang berfungsi untuk menerima dan melaksanakan perintah dan data dari perangkat lunak. Prosesor sering digunakan untuk menyebut CPU pada umumnya. Adapun mikroprosesor adalah CPU yang diproduksi dalam sirkuit terpadu, seringkali dalam sebuah paket sirkuit terpadu-tunggal. Sejak pertengahan tahun 1970-an, mikroprosesor sirkuit terpadu-tunggal ini telah umum digunakan dan menjadi aspek penting dalam penerapan CPU.Pin mikroprosesor Intel 80486DX2.Komponen CPU terbagi menjadi beberapa macam, yaitu sebagai berikut:



Unit kontrol (Control Unit)



Unit kontrol ini adalah bagian dari prosesor yang mampu mengatur jalannya program. Komponen ini terdapat dalam semua CPU. CPU bertugas mengontrol komputer sehingga terjadi sinkronisasi kerja antar komponen dalam menjalankan fungsi-fungsi operasinya. termasuk dalam tanggung jawab unit kontrol adalah mengambil intruksi-intruksi dari memori utama dan menentukan jenis instruksi tersebut. Bila ada instruksi untuk perhitungan aritmatika atau perbandingan logika, maka unit kendali akan mengirim instruksi tersebut ke ALU (Aritmathic Logic Unit). Hasil dari pengolahan data dibawa oleh unit kendali ke memori utama lagi untuk disimpan, dan pada saatnya akan disajikan ke alat output.

-SISTEM BUS



          System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer.

CARA KERJA SISTEM BUS

           Pada sistem komputer yang lebih maju, arsitektur komputernya akan lebih kompleks, sehingga untuk meningkatkan performa, digunakan beberapa buah bus.Tiap bus merupakan jalur data antara beberapa device yang berbeda. Dengan cara ini RAM, Prosesor, GPU (VGA AGP) dihubungkan oleh bus utama berkecepatan tinggi yang lebih dikenal dengan nama FSB (Front Side Bus) .
           Sementara perangkat lain yang lebih lambat dihubungkan oleh bus yang berkecepatan lebih rendah yang terhubung dengan bus lain yang lebih cepat sampai ke bus utama. Untuk komunikasi antar bus ini digunakan sebuah bridge.

STRUKTUR BUS

-Saluran Data

           Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Saluran ini secara kolektif disebut bus data. Umumnya bus data terdiri dari 8, 16, 32 saluran, jumlah saluran diakitakan denang lebar bus data. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit, maka jumlah saluran menentukan jumlah bit yang dapat dipindahkan pada suatu saat

.-Saluran Alamat

           Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data. Misalnya, bila CPU akan membaca sebuah word data dari memori, maka CPU akan menaruh alamat word yang dimaksud pada saluran alamat.

-Saluran Kontrol

           Saluran kontrol digunakan untuk mengntrol akses ke saluran alamat dan penggunaan data dan saluran alamat. Karena data dan saluran alamat dipakai bersama oleh seluruh komponen, maka harus ada alat untuk mengontrol penggunaannya.

JENIS - JENIS SISTEM BUS

-BUS PROCESSOR
-BUS AGP
-BUS PCI
-BUS PCI EXPRESS
-BUS ISA
-BUS EISA
-BUS MCA
-BUS SCSI
-BUS USB
-BUS 1394

-ALU

  Bertugas membentuk fungsi – fungsi pengolahan data komputer. ALU sering disebut mesin bahasa (machine language) karena bagian ini mengerjakan instruksi – instruksi bahasa mesin yang diberikan%”> .

          Pada saat sekarang ini sebuah chip/IC dapat mempunyai beberapa ALU sekaligus yang memungkinkan untuk melakukan kalkulasi secara paralel. Salah satu chip ALU yang sederhana (terdiri dari 1 buah ALU) adalah IC 74LS382/HC382ALU (TTL). IC ini terdiri dari 20 kaki dan beroperasi dengan 4×2 pin data input (pinA dan pinB) dengan 4 pin keluaran (pinF).

            Arithmatic Logical Unit (ALU), fungsi unit ini adalah untuk melakukan suatu proses data yang berbentuk angka dan logika, seperti data matematika dan statistika. ALU terdiri dari register-register untuk menyimpan informasi.Tugas utama dari ALU adalah melakukan perhitungan aritmatika (matematika) yang terjadi sesuai dengan instruksi program. Rangkaian pada ALU (Arithmetic and Logic Unit) yang digunakan untuk menjumlahkan bilangan dinamakan de padanya.

            ALU terdiri dari dua bagian, yaitu unit arithmetika dan unit logika boolean, yang masing – masing memiliki spesifikasi dan tugas tersendiri. Fungsi-fungsi yang didefinisikan pada ALU adalah Add (penjumlahan), Addu (penjumlahan tidak bertanda), Sub (pengurangan), Subu(pengurangan tidak bertanda), and, or,xor, sll (shift left logical), srl (shift right logical), sra (shift right arithmetic), dan lain-lain.

            Arithmetic Logical Unit (ALU) merupakan unit penalaran secara logic. ALU ini merupakan Sirkuit CPU berkecepatan tinggi yang bertugas menghitung dan membandingkan. Angka-angka dikirim dari memori ke ALU untuk dikalkulasi dan kemudian dikirim kembali ke memori. Jika CPU diasumsikan sebagai otaknya komputer, maka ada suatu alat lain di dalam CPU tersebut yang kenal dengan nama Arithmetic Logical Unit (ALU), ALU inilah yang berfikir untuk menjalankan perintah yang diberikan kepada CPU tersebut.

            ALU sendiri merupakan suatu kesatuan alat yang terdiri dari berbagai komponen perangkat elektronika termasuk di dalamnya sekelompok transistor, yang dikenal dengan nama logic gate, dimana logic gate ini berfungsi untuk melaksanakan perintah dasar matematika dan operasi logika. Kumpulan susunan dari logic gate inilah yang dapat melakukan perintah perhitungan matematika yang lebih komplit seperti perintah “add” untuk menambahkan bilangan, atau “devide” atau pembagian dari suatu bilangan. Selain perintah matematika yang lebih komplit, kumpulan dari logic gate ini juga mampu untuk melaksanakan perintah yang berhubungan dengan logika, seperti hasil perbandingan dua buah bilangan.

            Instruksi yang dapat dilaksanakan oleh ALU disebut dengan instruction set. Perintah yang ada pada masing-masing CPU belum tentu sama, terutama CPU yang dibuat oleh pembuat yang berbeda, katakanlah misalnya perintah yang dilaksanakan oleh CPU buatan Intel belum tentu sama dengan CPU yang dibuat oleh Sun atau perusahaan pembuat mikroprosesor lainnya. Jika perintah yang dijalankan oleh suatu CPU dengan CPU lainnya adalah sama, maka pada level inilah suatu sistem dikatakan compatible. Sehingga sebuah program atau perangkat lunak atau software yang dibuat berdasarkan perintah yang ada pada Intel tidak akan bisa dijalankan untuk semua jenis prosesor,kecuali untuk prosesor yang compatible dengannya.

            Seperti halnya dalam bahasa yang digunakan oleh manusia, instruction set ini juga memiliki aturan bahasa yang bisa saja berbeda satu dengan lainnya. Bandingkanlah beda struktur bahasa Inggris dengan Indonesia, atau dengan bahasa lainnya, begitu juga dengan instruction set yang ada pada mesin, tergantung dimana lingkungan instruction set itu digunakan.

-CONTROL LOGIC UNIT

            Control Unit adalah salah satu bagian di dalam Central Processing Unit (CPU) yang berfungsi sebagai pengatur dan mengatur dan pengendali semua peralatan komputer. Control Unit juga mengatur kapan alat input menerima data, mengolah, dan menampilkan proses serta hasil pengolahan data. Dengan demikian semua perintah dapat dilakukan secara berurutan tanpa adanya tumpang tindih antara satu perintah dengan perintah lainnya. Tugas itu dilakukan oleh control unit dengan memanfaatkan tiga komponen yang ada di dalamnya. komponen-komponen tersebut adalah:

Sequence Logic
Control Unit Register and Decoders
Control Memory
1. Sequence Logic


           Sequence berarti urutan, sedangkan logic berarti suatu yang dapat diterima pikiran atau akal manusia, jadi dapat diartikan, sequencing logic berarti proses pengurutan langkah-langkah kerja komputer secara logis. Dalam teori sirkuit digital, sequence logic adalah tipe sirkuit logis dimana outputnya tidak hanya bergantung pada nilai input sinyal yang akan datang, akan tetapi juga nilai input di sudah ada terlebih dahulu. mudahnya, sequence logic adalah rangkaian digital yang digerakkan untuk mengatur urutan operasi internal CPU.



2. Control unit Register and Decoders

            Control unit Register and Decoders ialah register tempat meletakkan dan menerjemahkan instruksi. Instruksi yang dimaksud disini ialah instruksi yang dapat dimengerti oleh CPU diatasnya.



3. Control Memory

            Control Memory ialah tempat terdapatnya program ataupun mikroprogram yang dapat menggerakkan proses sequencing sampai peletakkan dan penerjemahan instruksi.

      Cara Kerja Control Unit:

          Ketika sebuah komputer pertama kali diaktifkan power-nya, maka komputer tersebut menjalankan operasi bootstrap. Operasi ini akan membaca sebuah instruksi dari suatu lokasi memory yang telah diketahui sebelumnya dan mentransfer instruksi tersebut ke control unit untuk dieksekusi. Instruksi-intruksi dibaca dari memory dan dieksekusi sesuai dengan urutan penyimpanannya. Program counter dari suatu computer menyediakan suatu cara untuk menyimpan lokasi instruksi berikutnya. Urutan eksekusi berubah dengan memindah lokasi intruksi baru ke program counter sebelum pembacaan (fetch) instruksi dikerjakan.

-SET REGISTER



             Register prosesor adalah sejumlah kecil memori yang bekerja dalam kecepatan sangat tinggi untuk melakukan eksekusi terhadap program-program komputer dengan menyediakan akses yang cepat terhadap nilai-nilai umum yang digunakan. nilai-nilai yang umum digunakan adalah nilai yang sedang dieksekusi dalam waktu tertentu.
             Register prosesor berdiri pada tingkat tertinggi dalam hierarki memori: ini berarti bahwa kecepatannya adalah yang paling cepat; kapasitasnya adalah paling kecil; dan harga tiap bitnya adalah paling tinggi. Register juga digunakan sebagai cara yang paling cepat dalam sistem komputer untuk melakukan manipulasi data. Register umumnya diukur dengan satuan bit yang dapat ditampung olehnya, seperti "register 8-bit", "register 16-bit", "register 32-bit", atau "register 64-bit" dan lain-lain.
            Istilah register saat ini dapat merujuk kepada kumpulan register yang dapat diindeks secara langsung untuk melakukan input/output terhadap sebuah instruksi yang didefinisikan oleh set instruksi. untuk istilah ini, digunakanlah kata "Register Arsitektur". Sebagai contoh set instruksi Intel x86 mendefinisikan sekumpulan delapan buah register dengan ukuran 32-bit, tapi CPU yang mengimplementasikan set instruksi x86 dapat mengandung lebih dari delapan register 32-bit.

Jenis jenis register pada prosesor :

· Register data , digunakan untuk menyimpan angka-angka dalam bilangan bulat (integer).
· Register alamat, digunakan untuk menyimpan alamat-alamat memori dan juga untuk mengakses memori.
· Register general purpose, digunakan untuk menyimpan angka dan alamat secara sekaligus.
· Register floating-point, digunakan untuk menyimpan angka-angka bilangan floating point.
· Register konstanta (contant register), digunakan untuk menyimpan angka-angka tetap yang hanya dapat dibaca (bersifat read only), semacam phi,null,true, false
· Register vector, digunakan untuk menyimpan hasil pemrosesan vektor yang dilakukan oleh prosesor SIMD
· Register special purpose ,digunakan untuk menyimpan data internal prosesor, seperti halnya instruction pointer, stack pointer, dan status register.
· Register yang spesifik terhadap model mesin(machine-specific register), dalam beberapa arsitektur tertentu, digunakan untuk menyimpan data atau pengaturan yang berkaitan dengan prosesor itu sendiri. Karena arti dari setiap register langsung dimasukkan ke dalam desain prosesor tertentu saja, mungkin register jenis ini tidak menjadi standar antara generasi prosesor.

ARSITEKTUR SET INTRUKSI

         Set Instruksi (bahasa Inggris: Instruction Set, atau Instruction Set Architecture (ISA)) didefinisikan sebagai suatu aspek dalam arsitektur komputer yang dapat dilihat oleh para pemrogram. Secara umum, ISA ini mencakup jenis data yang didukung, jenis instruksi yang dipakai, jenis register, mode pengalamatan, arsitektur memori, penanganan interupsi, eksepsi, dan operasi I/O eksternalnya (jika ada).
         ISA merupakan sebuah spesifikasi dari kumpulan semua kode-kode biner (opcode) yang diimplementasikan dalam bentuk aslinya (native form) dalam sebuah desain prosesor tertentu. Kumpulan opcode tersebut, umumnya disebut sebagai bahasa mesin (machine language) untuk ISA yang bersangkutan. ISA yang populer digunakan adalah set instruksi untuk chip Intel x86, IA-64, IBM PowerPC, Motorola 68000, Sun SPARC, DEC Alpha, dan lain-lain.


- JENIS INSTRUKSI

1. Data procecessing: Arithmetic dan Logic Instructions
2. Data storage: Memory instructions
3. Data Movement: I/O instructions
4.Control: Test and branch instructions

-MODE PENGALAMATAN/ADDRESING

Mode pengalamatn Pentium

Pentium dilengkapi bermacam-macam mode pengalamatan untuk memudahkan bahasa-bahasa tingkat tinggi mengeksekusinya secara efisien.
        Macam-macam mode pengalamatanpentium :
 Mode Immediate
· Operand berada di dalam intruksi.
· Operand dapat berupa data byte, word atau doubleword.
¨ Mode Operand Register


        operand adalah isi register.

· Register 8 bit (AH, BH, CH, DH, AL, BL, CL, DL)

· Register 16 bit (AX, BX, CX, DX, SI, DI, SP, BP)

· Register 32bit (EAX, EBX, ECX, ESI, EDI, ESP, EBP)

· Register 64 bit yang dibentuk dari register 32 bit secara berpasangan.

· Register 8, 16, 32 bit merupakan register untuk penggunaan umum (general purpose register).

· Register 14 bit biasanyan untuk operasi floating point.

· Register segmen (CS, DS, ES, SS, FS, GS)

        ¨ Mode Displacement

· Alamat efektif berisi bagian-bagian intruksin dengan displacement 8, 16, atu 32 bit.

· Dengan segmentasi, seluruh alamat dalam intruksi mengacu ke sebuah offset di dalam segmen.

· Dalam Pentium, mode ini digunakan untuk mereferensi variable-variabel global.

¨ Mode Base

· pengalamatan indirect yang menspesifikasi saru register 8, 16 atau 32 bit berbasis alamat efektifnya.

C. DESAIN SET INSTRUKSI


          Desain set instruksi merupakan masalah yang sangatkomplek yang melibatkan banyak aspek, diantaranya adalah:1. Kelengkapan set instruksi2. Ortogonalitas (sifat independensi instruksi)3. Kompatibilitas :
  - source code compatibility
  - Object code Compatibility
Selain ketiga aspek tersebut juga melibatkan hal-hal sebagaiberikut :
    a. Operation Repertoire
       Berapa banyak dan operasiapa saja yang disediakan, dan berapa sulitoperasinya
    b. Data Types
       Tipe/jenis data yang dapat olah
    c. Instruction Format
        Panjangnya, banyaknya alamat,dsb.
    d. Register
        Banyaknya register yang dapat digunakan
    e. Addressing
        Mode pengalamatan untuk operand

Organisasi Dasar Komputer

Fungsi komputer didefinisikan sebagai operasi masing-masing komponen sebagai bagian dari struktur. Adapun fungsi dari masing-masing komponen dalam struktur di atas adalah sebagai berikut:

1.Input Device (Alat Masukan)
Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer. Contoh : keyboard

2. Output Device (Alat Keluaran)
Adalah perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

3. I/O Ports
Bagian ini digunakan untuk menerima ataupun mengirim data ke luar sistem. Peralatan input dan output di atas terhubung melalui port ini.
4. CPU (Central Processing Unit)
CPU merupakan otak sistem komputer, dan memiliki dua bagian fungsi operasional, yaitu: ALU (Arithmetical Logical Unit) sebagai pusat pengolah data, dan CU (Control Unit) sebagai pengontrol kerja komputer.

5. Memori
Memori terbagi menjadi dua bagian yaitu memori internal dan memori eksternal. Memori internal berupa RAM (Random Access Memory) yang berfungsi untuk menyimpan program yang kita olah untuk sementara waktu, dan ROM (Read Only Memory) yaitu memori yang hanya bisa dibaca dan berguna sebagai penyedia informasi pada saat komputer pertama kali dinyalakan.

6. Data Bus
Adalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit data, maka jumlah saluran
menentukan jumlah bit yang dapat ditransfer pada suatu saat. Lebar data bus ini menentukan kinerja sistem secara keseluruhan. Sifatnya bidirectional, artinya CPU dapat membaca dan menerima data melalui data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 jalur paralel.

7. Address Bus
Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau dibaca.

8. Control Bus

Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus dan Address Bus. Terdiri atas 4 sampai 10 jalur paralel.

Organisasi Komputer

      Organisasi komputer adalah bagian yang terkait erat dengan unit – unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya. Contoh aspek organisasional adalah teknologi hardware, perangkat antarmuka, teknologi memori, dan sinyal – sinyal kontrol.
      Arsitektur komputer lebih cenderung pada kajian atribut – atribut sistem komputer yang terkait dengan seorang programmer. Contohnya, set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/O.
      Sebagai contoh apakah suatu komputer perlu memiliki instruksi pengalamatan pada memori merupakan masalah rancangan arsitektural. Apakah instruksi pengalamatan tersebut akan diimplementasikan secara langsung ataukah melalui mekanisme cache adalah kajian organisasional.

Perbedaaan Utama Organisasi Komputer:

Bagian yang terkait dengan erat dengan unit – unit operasional

Contoh : teknologi hardware, perangkat antarmuka, teknologi memori, sistem memori, dan sinyal – sinyal kontrol

Evolusi Arsitektur Komputer

Pengertian Komputer

Komputer adalah serangkaian ataupun sekelompok mesin elektronik yang terdiri dari ribuan bahkan jutaan komponen yang dapat saling bekerja sama, serta membentuk sebuah sistem kerja yang rapi dan teliti.  Sistem ini kemudian dapat digunakan untuk melaksanakan serangkaian pekerjaan secara otomatis, berdasar urutan instruksi ataupun program yang diberikan kepadanya.

Secara prinsip, komputer hanyalah merupakan sebuah alat yang bisa digunakan untuk membantu manusia dalam menyelesaikan pekerjaannya. Untuk bisa bekerja, alat tersebut memerlukan adanya program dan manusia. Pengertian manusia kemudian dikenal dengan istilah brainware (perangkat manusia). Pengertian brianware ini bisa mencakup orang-orang yang bekerja secara langsung dengan menggunakan komputer sebagai alat bantu, ataupun orang-orang yang tidak bekerja secara langsung menggunakan komputer, tetapi menerima hasil kerja dari komputer yang berbentuk laporan.

Perkembangan Komputer

Generasi I

Generasi pertama dari komputer, ditandai dengan diketemukannya tabung hampa udara sebagai alat penguat sinyal. Generasi ini kemudian diganti dengan generasi transistor, dan akhirnya timbul generasi ketiga dengan munculnya IC-Chip. Kini banyak diperdebatkan, apakah Microprocessor yang merupakan pengembangan dan peningkatan kemampuan dari IC-Chip bisa dikatakan sebagai pelopor generasi ke-empat, ataukah masih tetap pada generasi ketiga. Alasan yang mendukung adalah, kemampuan dari Microprocessor jauh diatas IC-Chip, sedang yang menolak mengatakan, bahwa konsep dasar Microprocessor masih sama dan itu hanya merupakan peningkatan dari kemampuan dari IC-Chip belaka.

Dengan demikian, pada saat ini ada yang berpendapat bahwa kita sudah memasuki komputer generasi ke-empat dan bahkan kelima, tetapi ada juga yang masih berpendapat bahwa kita belum beranjak dari generasi ketiga. Tabung hampa udara sebagai penguat sinyal, merupakan ciri khas komputer generasi pertama. Pada awalnya, tabung hampa udara (vacum-tube) digunakan sebagai komponen penguat sinyal. Bahan bakunya terdiri dari kaca, sehingga banyak memiliki kelemahan, seperti: mudah pecah, dan mudah menyalurkan panas. Panas ini perlu dinetralisir oleh komponen lain yang berfungsi sebagai pendingin. Dan dengan adanya komponen tambahan, akhirnya komputer yang ada menjadi besar, berat dan mahal. Pada tahun 1946, komputer elektronik didunia yang pertama yakni ENIAC sesai dibuat. Pada komputer tersebut terdapat 18.800 tabung hampa udara dan berbobot 30 ton begitu besar ukurannya, sampai-sampai memerlukan suatu ruangan kelas tersendiri

Generasi II

Transistor merupakan ciri khas komputer generasi kedua. Bahan bakunya terdiri atas tiga lapis, yaitu: "basic", "collector" dan "emmiter". Transistor merupakan singkatan dari Transfer Resistor, yang berarti dengan mempengaruhi daya tahan antara dua dari tiga lapisan, maka daya (resistor) yang ada pada lapisan berikutnya dapat pula dipengaruhi dengan demikian, fungsi transistor adalah sebagai penguat sinyal. Sebagai komponen padat, tansistor mempunyai banyak keunggulan seperti misalnya: tidak mudah pecah, tidak menyalurkan panas. dan dengan demikian, komputer yang ada menjadi lebih kecil dan lebih murah. Pada tahun 1960-an, IBM memperkenalkan komputer komersial yang memanfaatkan transistor dan digunakan secara luas mulai beredar dipasaran. Komputer IBM- 7090 buatan Amerika Serikat merupakan salah satu komputer komersial yang memanfaatkan transistor. Komputer ini dirancang untuk menyelesaikan segala macam pekerjaan baik yang bersifat ilmiah ataupun komersial. Karena kecepatan dan kemampuan yang dimilikinya, menyebabkan IBM 7090 menjadi sangat popular. Komputer generasi kedua lainnya adalah: IBM Serie 1400, NCR Serie 304, MARK IV dan Honeywell Model 800.

Generasi III

Konsep semakin kecil dan semakin murah dari transistor, akhirnya memacu orang untuk terus melakukan pelbagai penelitian. Ribuan transistor akhirnya berhasil digabung dalam satu bentuk yang sangat kecil. Secuil silicium yag mempunyai ukuran beberapa milimeter berhasil diciptakan, dan inilah yang disebut sebagai Integrated Circuit atau IC-Chip yang merupakan ciri khas komputer generasi ketiga.

Generasi IV

Microprocessor merupakan chiri khas komputer generasi ke-empat yang merupakan pemadatan ribuan IC kedalam sebuah Chip. Karena bentuk yang semakin kecil dan kemampuan yang semakin meningkat meningkat dan harga yang ditawarkan juga semakin murah. Microprocessor merupakan awal kelahiran komputer personal. Pada tahun 1971, Intel Corp kemudian mengembangkan microprocessor pertama serie 4004. IBM mulai mengeluarkan Personal Computer pada sekitar tahun 1981 seperti yang nampak pada gambar, dengan menggunakan Operating System MS-DOS 16 Bit. Dikarenakan harga yang ditawarkan tidak jauh berbeda dengan komputer lainnya, disamping teknologinya jauh lebih baik serta nama besar dari IBM sendiri, maka dalam waktu yang sangat singkat komputer ini menjadi sangat popular.

Generasi V

Pada generasi ini ditandai dengan munculnya: LSI (Large Scale Integration) yang merupakan pemadatan ribuan microprocessor kedalam sebuah microprocesor. Selain itu, juga ditandai dengan munculnya microprocessor dan semi conductor. Perusahaan-perusahaan yang membuat micro-processor diantaranya adalah: Intel Corporation, Motorola, Zilog dan lainnya lagi. Dipasaran bisa kita lihat adanya microprocessor dari Intel dengan model 4004, 8088, 80286, 80386, 80486, dan Pentium

menghitung tegangan dan arus menggunakan pascal

    Aplikasi yang saya buat ini bertujuan untuk menghitung nilai arus , dan tegangan dengan menggunakan rumus np=vp.ns/vs untuk mencari arus dan rumus np=ns.is/ip untuk mencari tegangan

listing program







tampilan antar muka progam

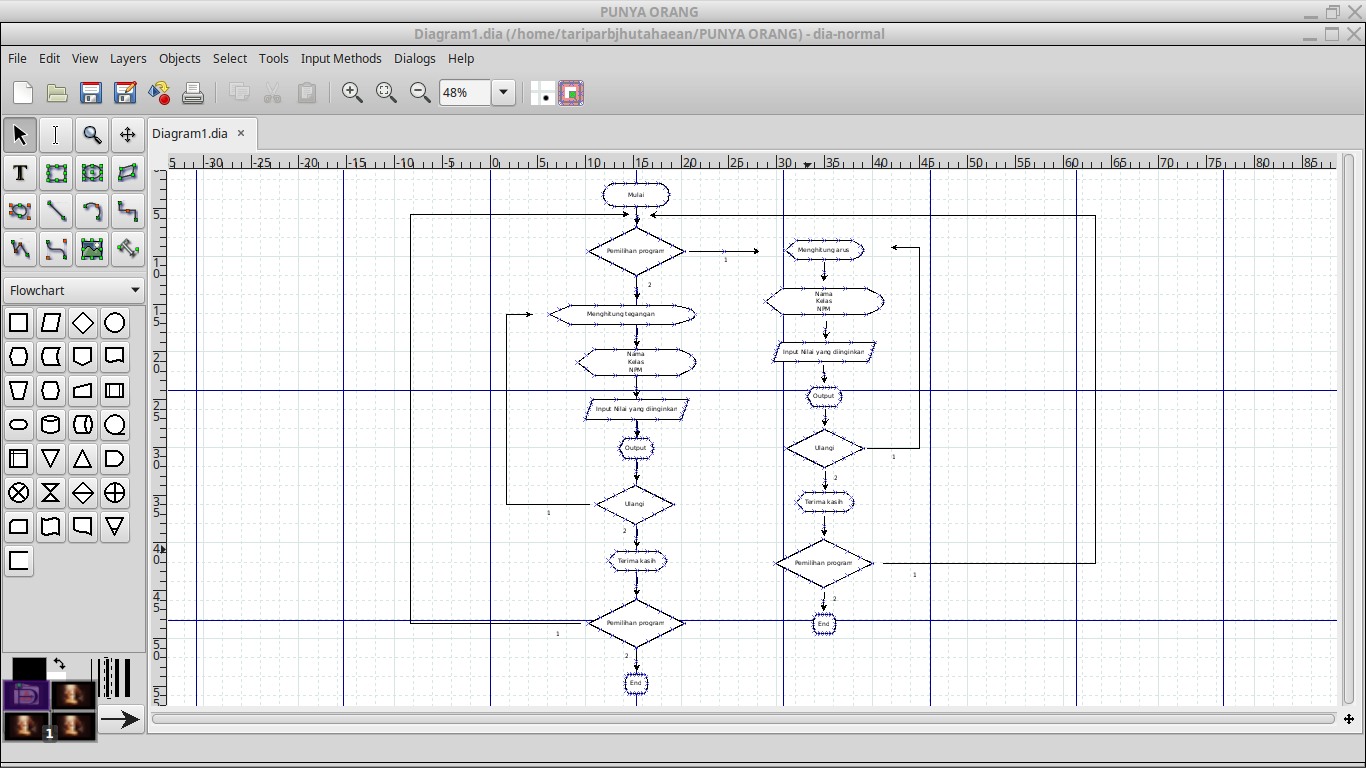

flowchart

menghitung arus motor ampere 3 fase

dalam postingan kali ini kita membuat kodingan pascal untuk menghitung arus motor ampere 3 fase,kodingannya sebagai berikut :

dan hasilnya sebagai berikut :

hasil salah

hasil benar

maka flowchart nya seperti ini :

Putaran Jangkar Dengan VB

Adapun besar kerja yang dilakukan oleh putaran jangkar per detik (ω) adalah sebanding dengan daya jangkar dapat ditulis :

W = Pa = Ea Ia



Struktur Navigasi :



Coding :

Private Sub Command1_Click()

Text3.Text = Val(Text1.Text * Text2.Text)

End Sub
